特徴・性能


 ヘーベシーベ大型引き戸はハンドルを180°回転さすことで、ハンドルに連動した戸車が上がることにより障子を持ち上げワンアクションでスムーズな開閉ができ、任意の位置で障子を固定することが可能です。 閉めるときは戸枠にある複数のロック金物と障子にあるギアがかみ合い閉めつけます。 ハンドルを元に回転さすことによって戸車が下がり、障子の下部にあるガスケット(気密材)と下枠の隙間をなくし、気密性能を高めます。

 この窓の特徴は超大型引戸に対応でき、約7u(障子一枚)、重量400Kg(障子一枚)までスムーズに開閉することができます。 また、障子の組み合わせによって、障子1枚を壁に引き込むタイプを初め、障子2枚、3枚、4枚と壁に引き込むタイプで大開口が可能です。

 コーナーを縦枠なしで引き分けるタイプやハンドルを隠蔽式にし、障子を完全に壁に引き込む仕様の対応もできます。 ヘーベシーベ引違、ヘーベシーベ片引(引違より気密、断熱性能はよくなります)、ヘーベシーベ引込(複数枚の引込)、ヘーベシーベ引分、ヘーベシーベコーナー引分等の組み合わせが可能です。

 透明複層硝子、型板複層硝子を初め断熱LOW-E、遮熱LOW-E、高性能熱線反射硝子、防犯硝子、高断熱LOW-Eトリプル硝子、ダブルLOW-Eトリプル硝子、クワトロ(4層複層硝子)、さらに空気層にアルゴンガス入り、クリプトンガス入り、樹脂スペーサーなどの組み合わせによりさらに断熱性能を高めることが可能です。

 ヘーベシーベとはこの金物システムの名称を指し、ドイツ語のHeben(上げる)とSchieben(滑る)をあわせた意味。 英語圏ではリフト&スライドと呼ばれています。

※大和ハウスのサウンドシャットスクリーンにも採用されています。

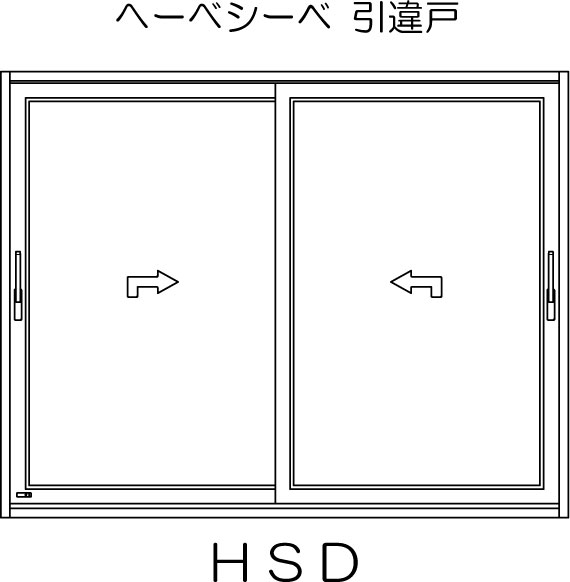

ヘーベシーベ(大型引違戸)


〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


レバーハンドルを180°回転すると障子が持ち上がり大きな障子も滑らかにスライドします。ロックして常時換気も可能です。







〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


  • ☆標準材質:米松(ピーラ材)・米ヒバ 積層材
  •  その他 吉野桧・サーモアッシュ・アフリカンチーク等
  • ☆複層硝子:標準 FL4〜6+A6〜12+FL4〜6
  •  特殊硝子:REF-E・LOW-E・トリプル・強化・防犯複層硝子
  • ☆ガラス有効W寸法=TW÷2−165_
  •  ガラス有効H寸法=TH−304_
  • ☆使用ガラス厚:複層ガラス12_〜25_
  • ☆最大障子重量 250`/枚(1枚障子)

性  能


  • 耐風圧性:S−4 2000Pa
  • 水密性 :W−4 350Pa
  • 気密性 :A−4 2等級線
  • 断熱性 :H−4 (オプション)
  • 遮音性 :T−2 30等級線
  • ※上記「性能値」は防火設備対応範囲内の値となります。それ以外は別途ご相談ください
  • ※この性能を超える場所に取り付けた場合、不備がでる恐れがあります

標準仕様


部  材 色・表面仕上げ 材  質 備  考
ハンドル ブラック・シルバー色 アルミダイガスト ドイツGU社/Si社製
ギア バイクロメート仕上げ 亜鉛めっき鋼板 ドイツGU社/Si社製
ガイドレール ブラック・シルバー色 アルミニウム 6063合金/電解着色
各レール ブラック・シルバー色 アルミニウム 6063合金/電解着色
戸当材 ブラック色 ABS樹脂 ドイツGU社製
ガスケット ブラック色 塩化ビニール樹脂 ドイツDEVENTER社製
オプション
 ☆木製網戸・アルミ網戸
 ☆サムターン/シリンダー錠・両面ハンドル・脱着ハンドル・真鍮ゴールドハンドル
 ☆井型格子・菱形格子(室内側)
 ☆塗装・額縁等本体以外

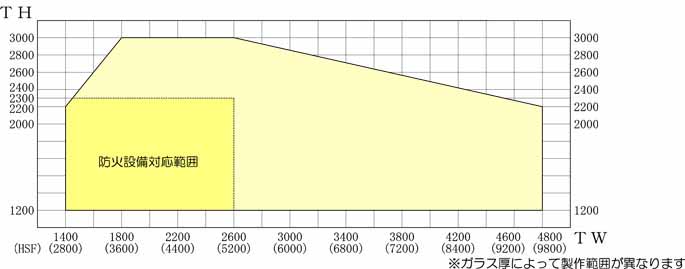

製作範囲(全オーダーサイズ)※製作範囲を超えた場合、保証対象外となります


HSD製作範囲

ラインナップ

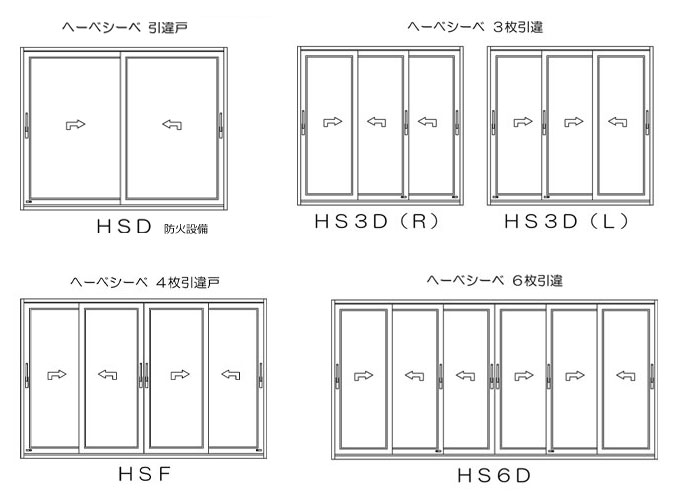

HSDラインナップ

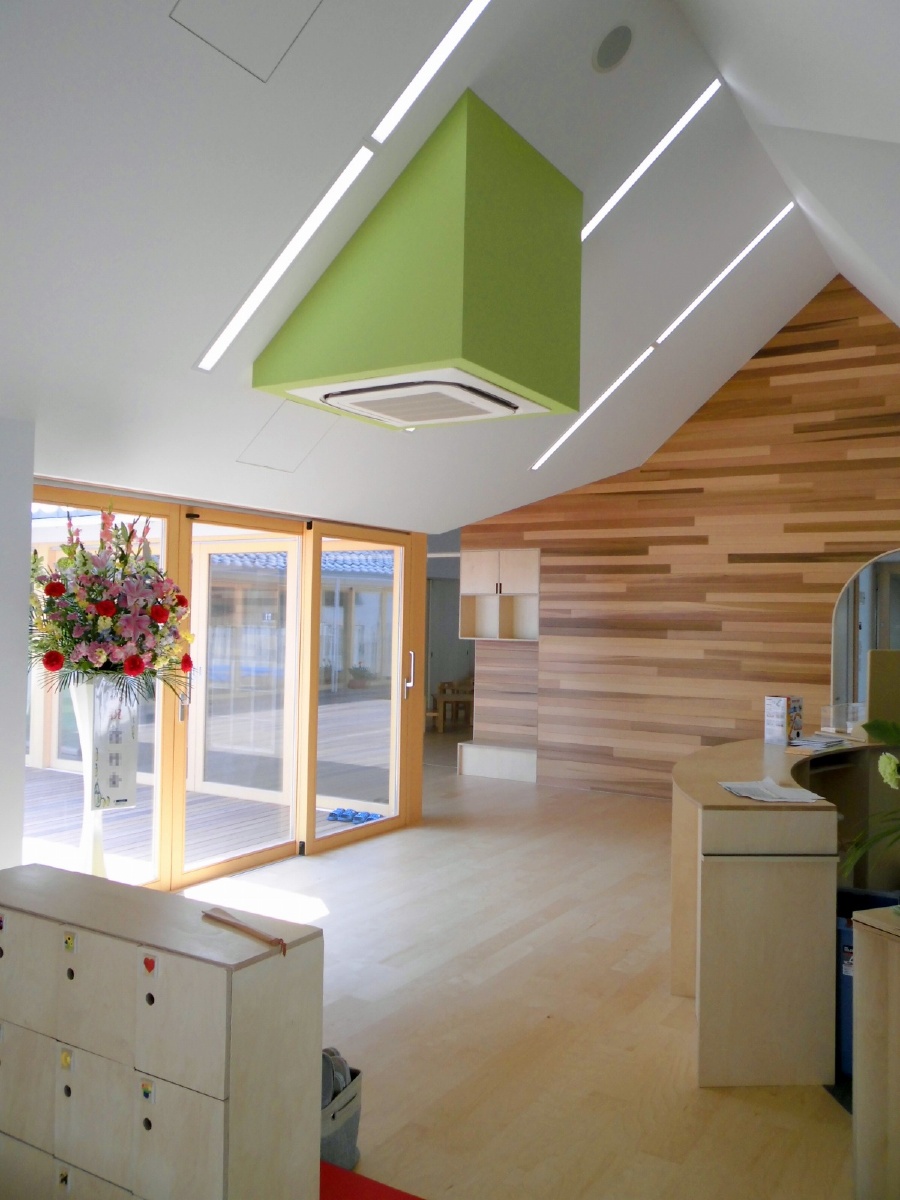

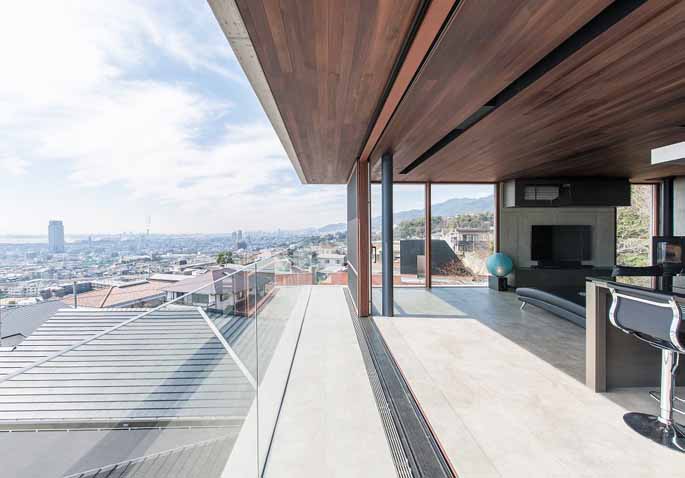

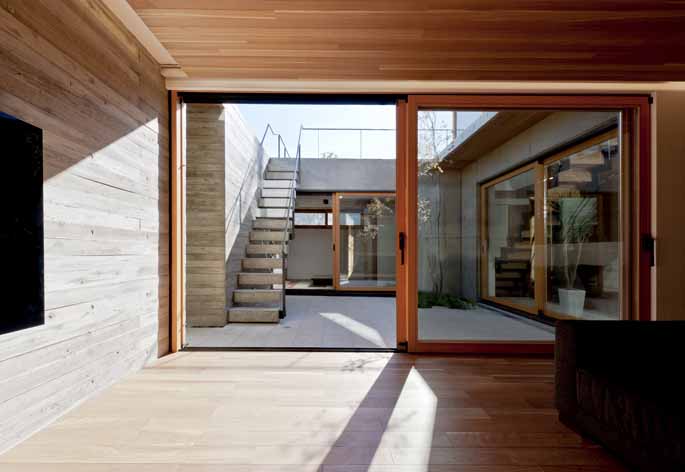

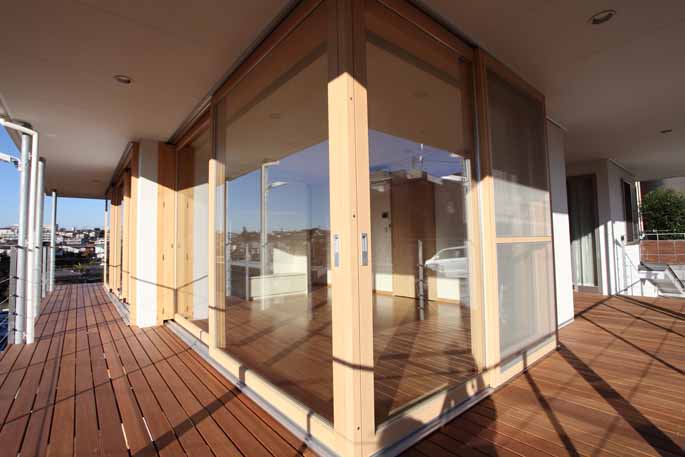

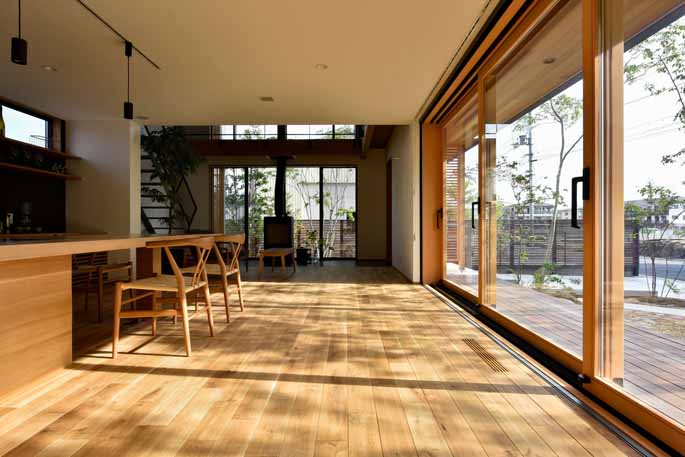

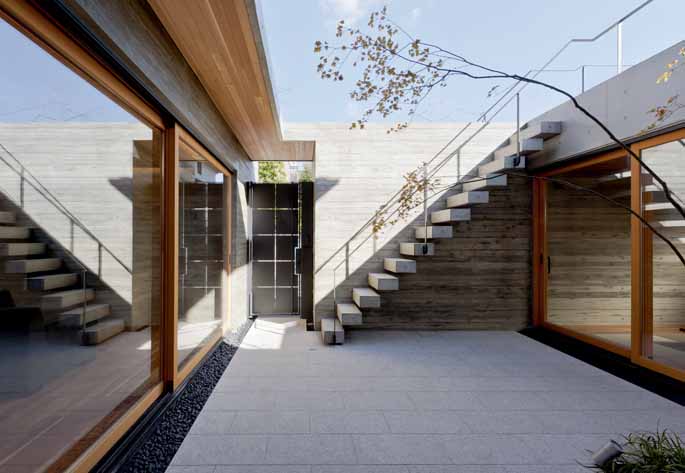

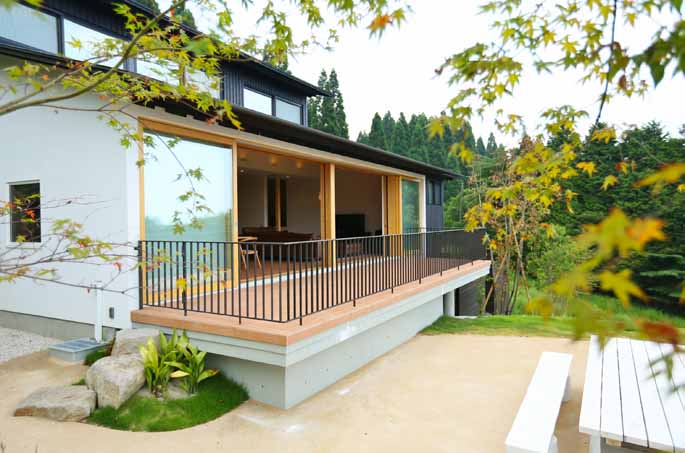

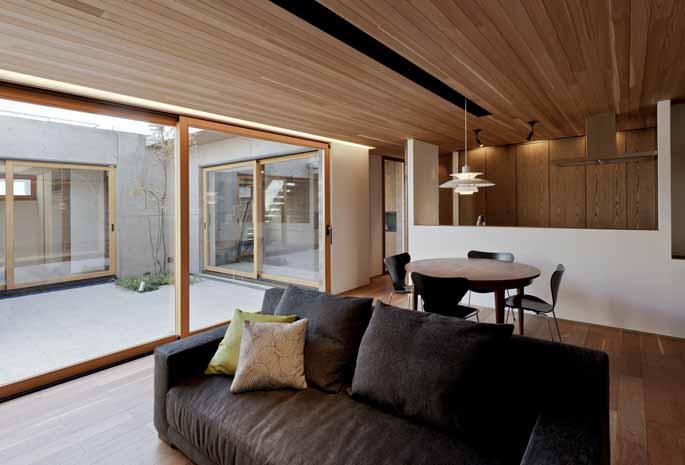

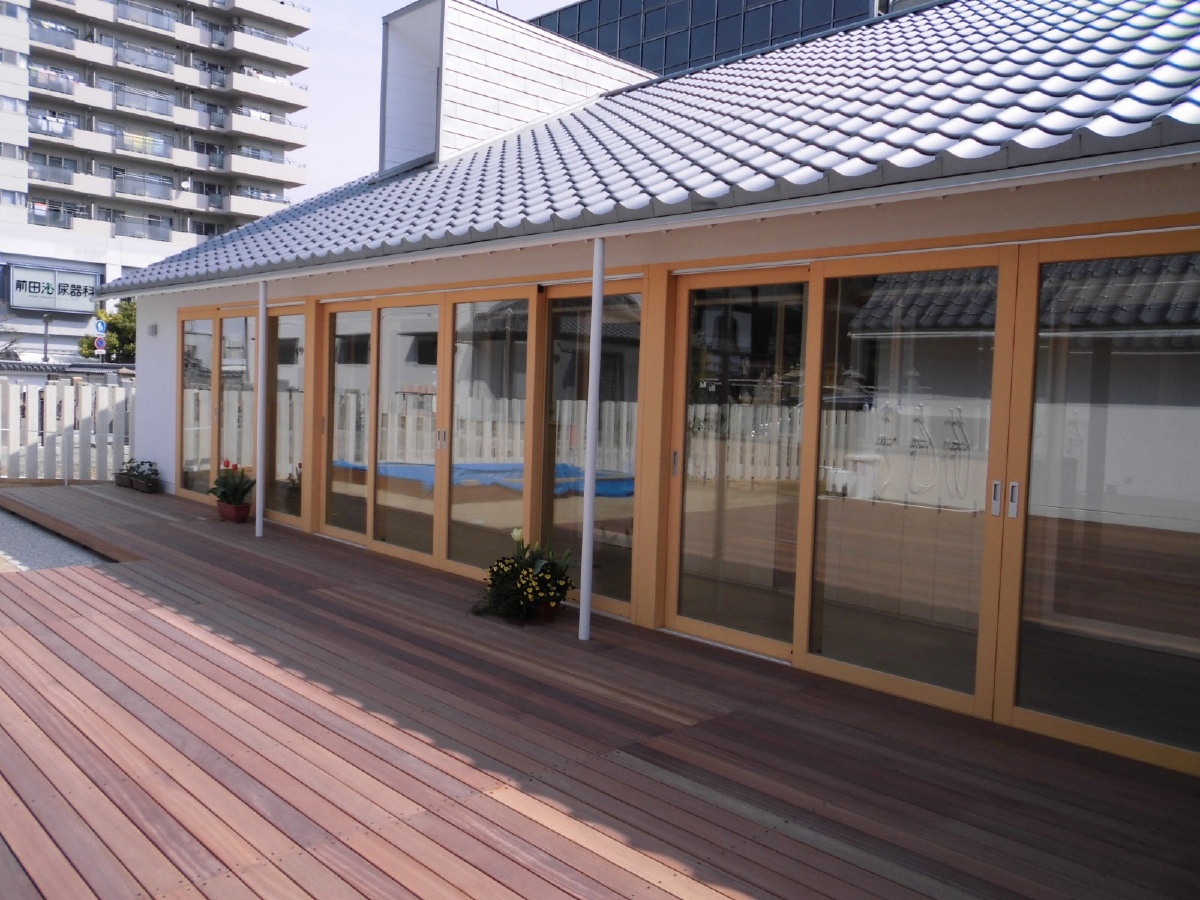

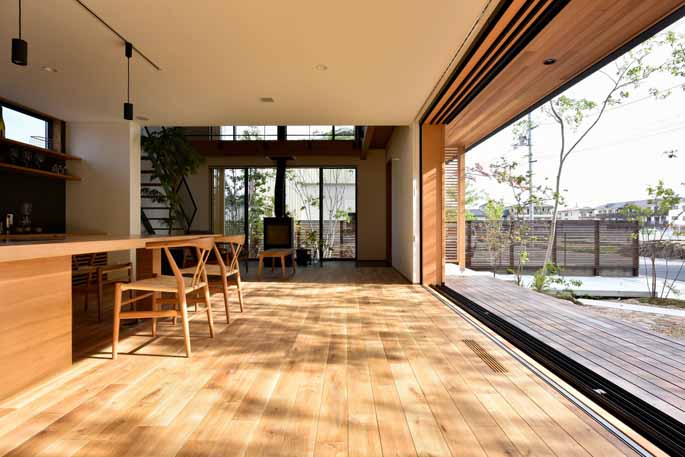

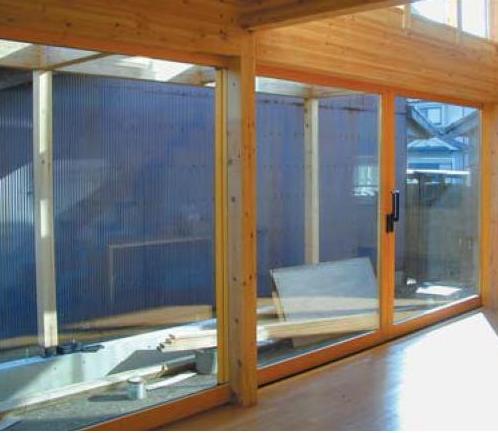

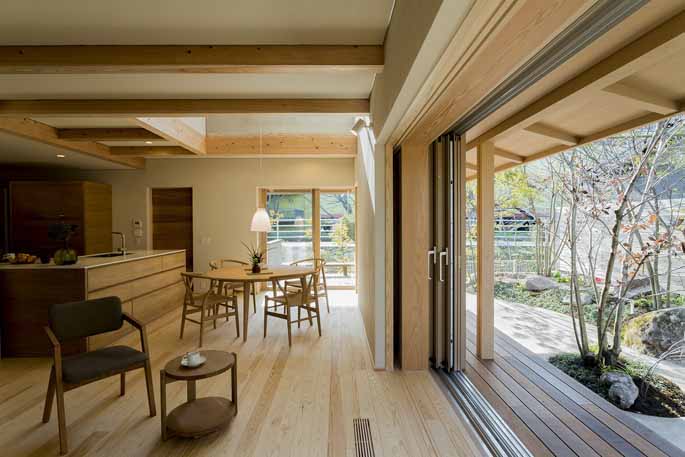

施工事例


image image image image

image image image image

ページ先頭に戻る

ヘーベシーベ(大型片引戸・引分戸)


〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


大きな障子もレバーハンドルを回転すると滑らかにスライドし、FIX窓で大きな採光を得られ、防犯性にも優れています。







〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


  • ☆標準材質:米松(ピーラ材)・米ヒバ 積層材
  •  その他 吉野桧・サーモアッシュ・アフリカンチーク等
  • ☆複層硝子:標準 FL4〜6+A6〜12+FL4〜6
  •  特殊硝子:REF-E・LOW-E・トリプル・強化・防犯複層硝子
  • ☆ガラス有効W寸法=TW÷2−165_
  •  ガラス有効H寸法=TH−304_
  • ☆使用ガラス厚:複層ガラス12_〜25_
  • ☆最大障子重量 250`/枚(1枚障子)

性  能


  • 耐風圧性:S−4 2000Pa
  • 水密性 :W−4 350Pa
  • 気密性 :A−4 2等級線
  • 断熱性 :H−4 (オプション)
  • 遮音性 :T−2 30等級線
  • ※上記「性能値」は防火設備対応範囲内の値となります。それ以外は別途ご相談ください
  • ※この性能を超える場所に取り付けた場合、不備がでる恐れがあります

標準仕様


部  材 色・表面仕上げ 材  質 備  考
ハンドル ブラック・シルバー色 アルミダイガスト ドイツGU社/Si社製
ギア バイクロメート仕上げ 亜鉛めっき鋼板 ドイツGU社/Si社製
ガイドレール ブラック・シルバー色 アルミニウム 6063合金/電解着色
各レール ブラック・シルバー色 アルミニウム 6063合金/電解着色
戸当材 ブラック色 ABS樹脂 ドイツGU社製
ガスケット ブラック色 塩化ビニール樹脂 ドイツDEVENTER社製
オプション
 ☆木製網戸・アルミ網戸・プリーツ網戸・ロール網戸
 ☆サムターン/シリンダー錠・両面ハンドル・脱着ハンドル・真鍮ゴールドハンドル
 ☆井型格子・菱形格子(室内側)
 ☆塗装・額縁等本体以外

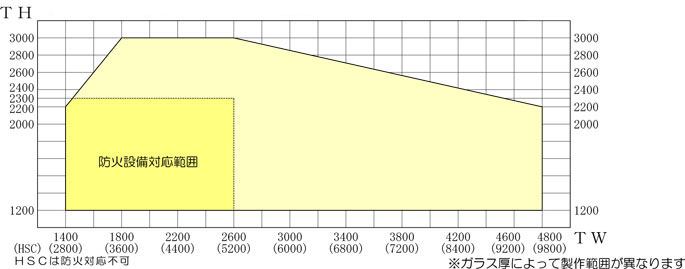

製作範囲(全オーダーサイズ)※製作範囲を超えた場合、保証対象外となります


HSA製作範囲

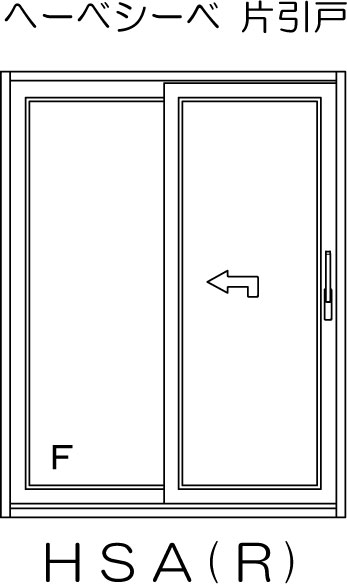

ラインナップ

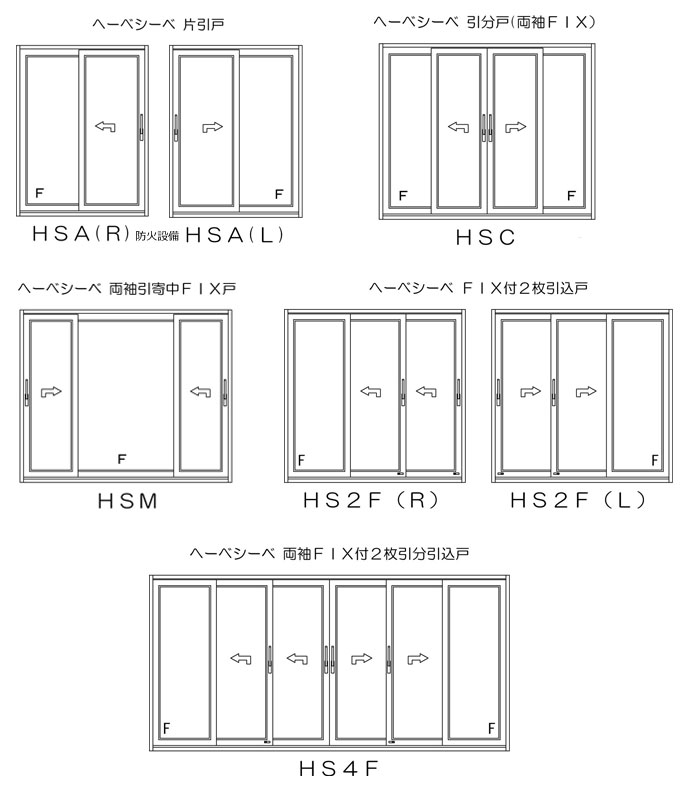

HSAラインナップ

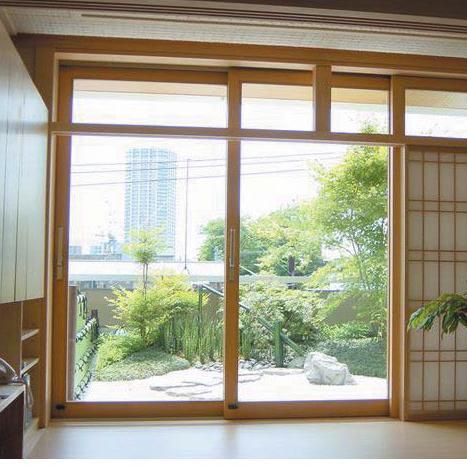

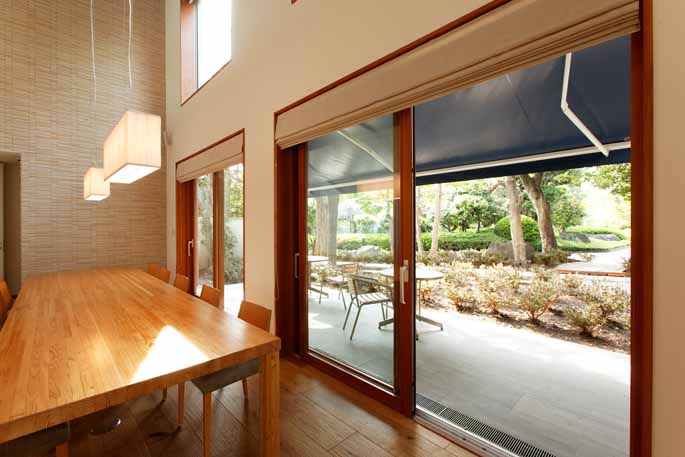

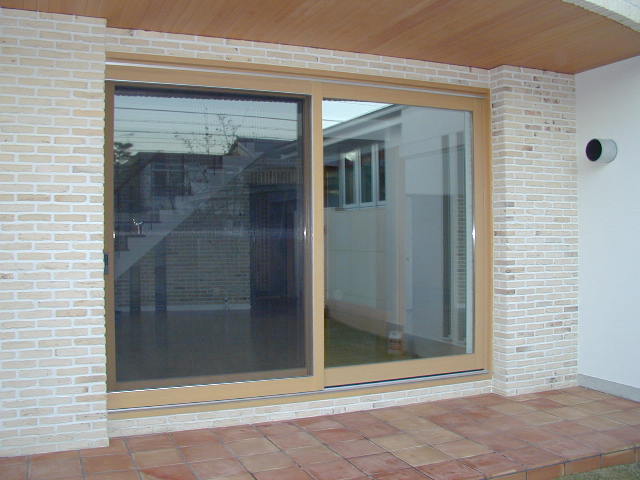

施工事例


image image image image

ページ先頭に戻る

ヘーベシーベ(大型引込戸)


〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


複数の戸を片側に引込み、大開口を表現できます。








〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


  • ☆標準材質:米松(ピーラ材)・米ヒバ 積層材
  •  その他 吉野桧・サーモアッシュ・アフリカンチーク等
  • ☆複層硝子:標準 FL4〜6+A6〜12+FL4〜6
  •  特殊硝子:REF-E・LOW-E・トリプル・強化・防犯複層硝子
  • ☆ガラス有効W寸法=TW÷2−165_
  •  ガラス有効H寸法=TH−304_
  • ☆使用ガラス厚:複層ガラス12_〜25_
  • ☆最大障子重量 250`/枚(1枚障子)

ラインナップ

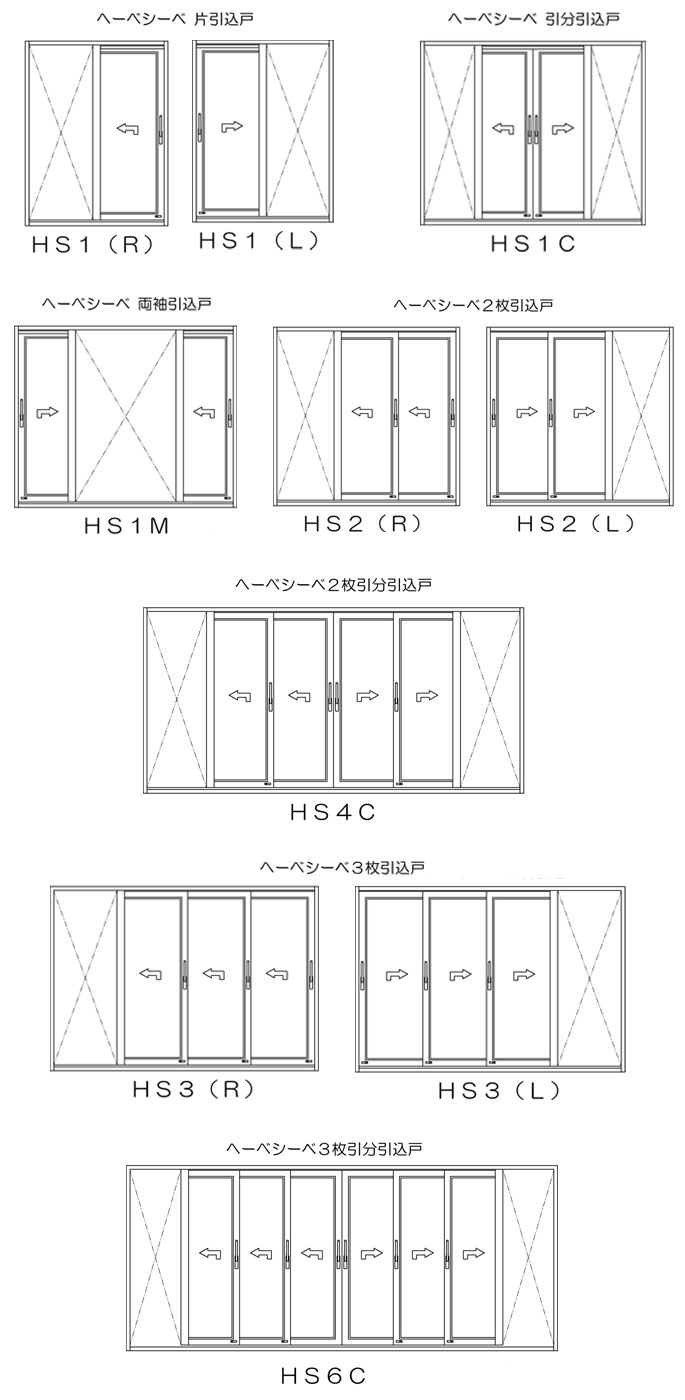

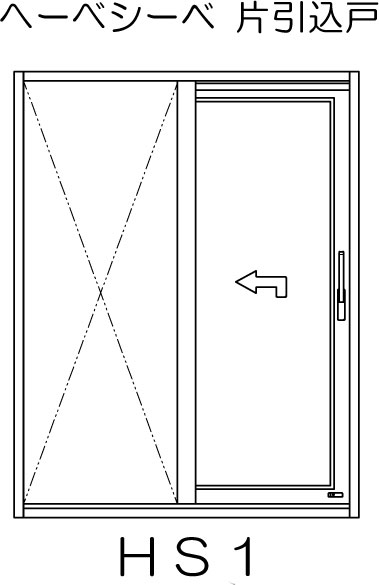

HS1ラインナップ

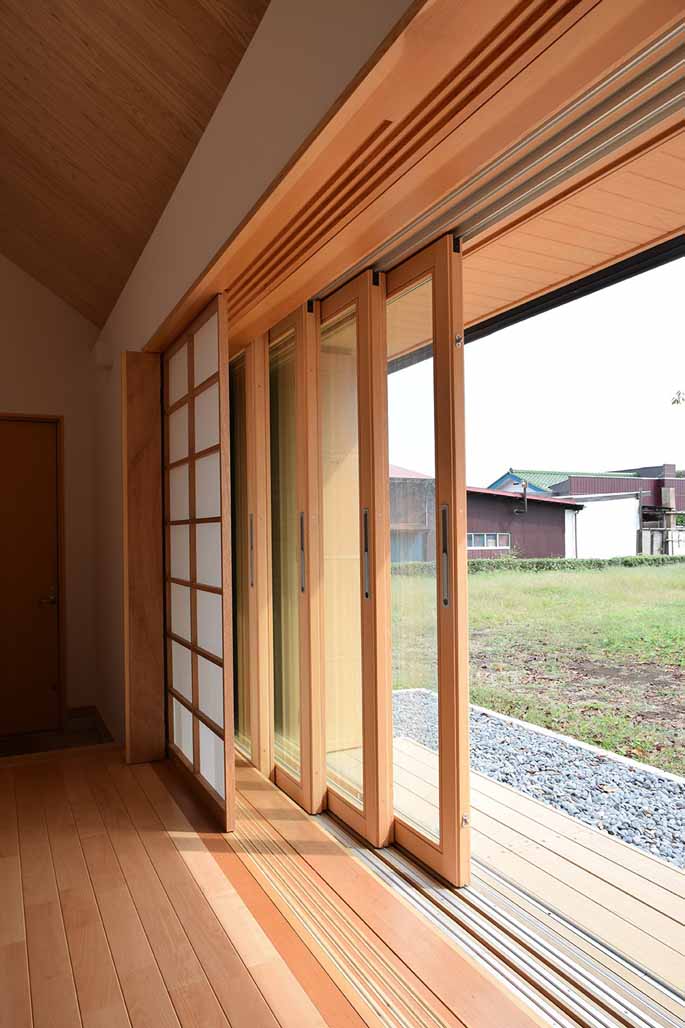

施工事例


image image image image

image image
